一 方案背景
水是人類賴以生存的重要自然資源之一，其質量安全與人們的生產和生活息息相關。隨著社會經濟的不斷發展，水資源短缺和水質惡化也愈發嚴重，其中河流水質污染問題成為了我們關注的問題之一。面對愈發嚴重的水污染現象，水質監測可以幫助我們?nèi)妗⒓皶r(shí)地掌握水質信息，有效消除用水隱患。通過科學技術手段來提升治理效率、改善生態環境、實現可持續發展。
二 方案簡介
水質監測，是指監視和測定水體中污染物的種類、各類污染物的濃度及變化趨勢，評價水質狀況的過程。對整個水環境保護、水污染控制以及維護水環境健康方面起到至關重要的作用。
為了實現控制水污染，保護水環境，集創云推出了一套氣象水質監測解決方案。此方案是利用信息控制與處理、人工智能、自動化、物聯網及多媒體等技術開發的，集水質、氣象環境參數在線采集、無線傳輸、智能處理、超限報警、遠程管理等功能于一體的氣象水質監測解決方案。

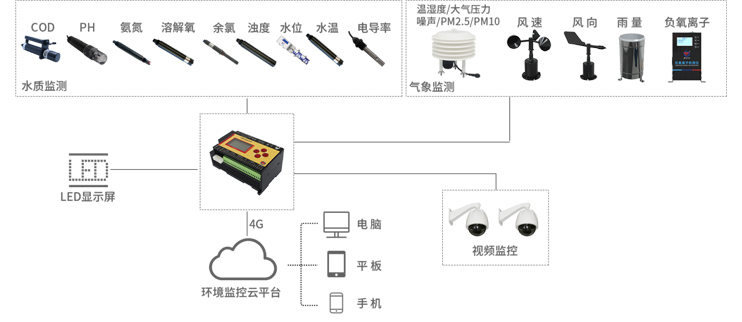

該方案通過水質監測站將采集到的水質（COD、PH、氨氮、溶解氧、余氯、濁度、水位、水溫、電導率）、氣象（溫濕度、大氣壓力、噪聲、PM2.5、PM10、風速、風向、雨量、負氧離子）數據以GPRS/4G的方式上傳至環境監控云平臺。具有集中監控、遠程操控、數據實時查詢、歷史數據曲線查看、數據異常報警、集中大屏顯示等功能。
三 方案組成
該方案由水質監測站、環境監控云平臺、LED顯示屏組成。

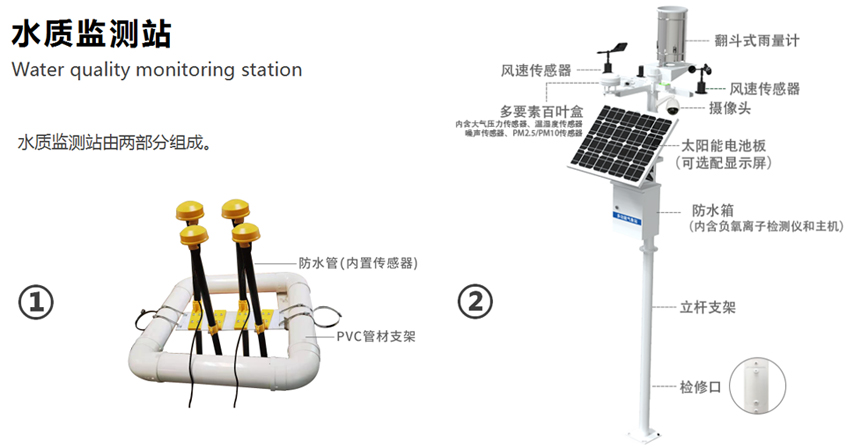

1 水質監測站
?具有 1 路 ModBus-RTU 主站接口（可通過此接口連接我司485 傳感器：可監測水體溫度、水位高度、氨氮離子濃度、酸堿度、溶解氧濃度、電導率、水體濁度、COD；同時水質監測站可以根據客戶自己的需求任意搭配 485 變送器，不限于默認的 485 設備）
?設備自帶2 路繼電器輸出，可關聯到任何一路信號采集上做報警或自動控制使用。；
?水質監測箱內可接網絡視頻字符疊加器和4G路由器，可擴接攝像頭設備；
?可擴接七寸觸摸屏進行現場顯示；
?可外接 1 路室外 LED 單色顯示屏，默認點陣 96*48（支持最大點陣數 1024*256）；
?設備唯一 8 位地址，易于管理識別，可搭配我司提供的多種軟件平臺。
功能特點
1、免費云平臺
2、立桿法蘭安裝
3、220V市電 太陽能板+蓄電池供電 太陽能板+220V市電（可選擇）
4、走線設計
可按照485規則布線，走線簡潔，考慮到后期維修和故障判斷，我司提供一對一設備連線，哪臺設備出問題就拔掉哪條線，隔離故障。
5、國標翻斗式雨量計
6、獨立傳感器
7、可外接LED屏
8、立桿式三腳架式兩種安裝方式（可選）
9、微連孔走線方式
10、RS485、以太網、GPRS/4G三種數據上傳方式（可選）
11、電控箱設計
采用高強度鈑金箱體及白色噴塑防銹方案，外觀美觀，耐長期雨雪、太陽輻射，適應溫度范圍寬。采用精心設計的散熱格柵、氣流通道，確保陽光直射下箱體內部溫度恒定。根據用戶需求，還可選擇帶視窗的電控箱，通過視窗可以直觀的看到氣象站數據及內部結構工作狀態，增加視窗之后仍可達到IP65防護等級。

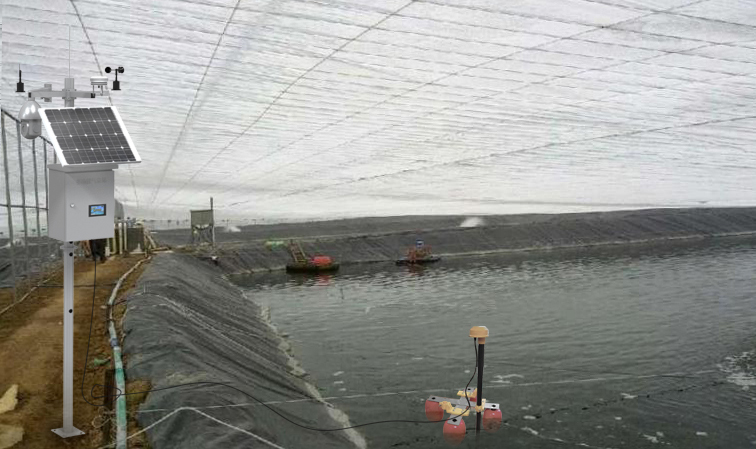

實際應用圖

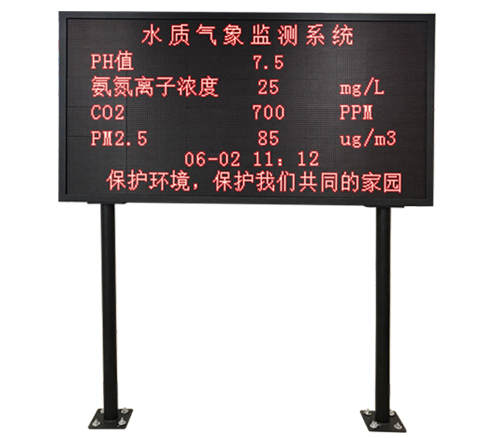

LED顯示屏（選配）
帶通信LED顯示大屏從云平臺上獲取數據，并將實時數據在LED大屏上顯示。
帶通信LED顯示大屏可安裝在景區或公園等環境，它的立桿高1.5m，屏寬2m、高1.04m（默認），能夠分4屏輪番播放32個節點的實時數據。若想在距離比較遠的地方能直觀的看到實時數據，我們可通過將顯示部分的字體調整的大一些。
2 環境監控云平臺www.0531yun.cn

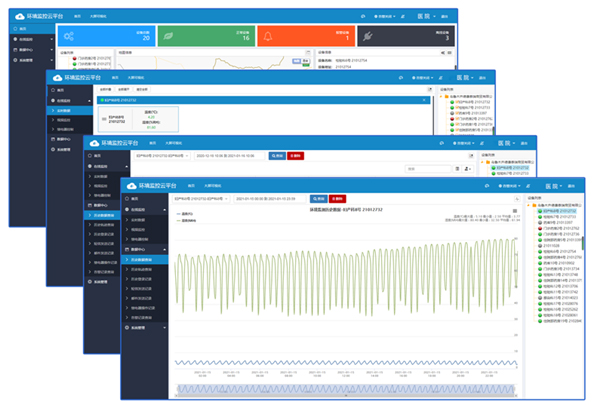

云平臺web端界面展示
環境監控云平臺是網頁端在線監控平臺，可以通過賬號密碼在不同終端登錄，實現對監測點位置、設備類型的實時監測，還可以通過手機、Pad、計算機等信息終端向管理者推送實時監測信息、歷史數據曲線查看、報警信息，方便工作人員及時維護，提高其的穩定性和可靠性。
1、實時監測
可實時收集各設備的運行參數、工作狀態及告警信息,能實現遠程監控現場對象，進行方便的控制操作。
2、超限告警
當某參數超過安全值時能提供界面報警、聲光報警、短信報警、電話報警、郵件報警等報警方式，并進行事件記錄，供調用和分析。

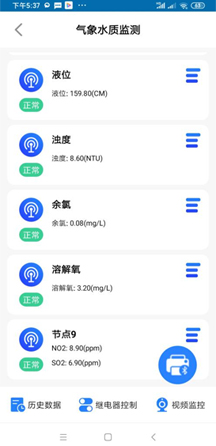

云控通APP
為方便移動端用戶監測數據，公司研發推出“云控通”手機APP，方便用戶24小時實時監測。可以通過賬號密碼選擇登錄云平臺賬號查看該賬號內設備狀態，可一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印，功能強大。
3 方案功能
（1）實時監控：采集水域內各個站點的實時數據，通過實時監控和現場監控功能將水域現場狀況快捷有效的呈現給用戶。
（2）歷史數據查詢：可查詢水域內一個或多個監測站點的歷史數據。根據需要選擇相應的站點、時間范圍和數據類型（小時數據、日數據、月數據、季數據）進行查詢
（3）移動監管：支持手機客戶端實時查看數據，實現監管人員遠程監管和數據隨時隨地查看。
（4）賬號分級：支持賬號分級管理，主賬號下可分配多個子賬號，賬號等級不同，權限不同。
（5）超限告警：當監測到任一數值超限時，系統會第一時間給添加在環境監控云平臺上的管理員手機號碼以電話、短信、平臺等多種方式發送告警信息。
（6）實時地圖：地圖實時顯示設備位置、在線狀態及部分?jǐn)?shù)據信息。
